、概 述
用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。
越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。
图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。
如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。
二、金相显微镜4XC 技术参数
1． 结构：          倒置式 三目镜筒 倾角30° 瞳距和屈光度可调  4物镜转换器
2． 总放大倍数：    100×～ 1000×
3． 平场消色差物镜：10×，20X,40×，100×
4． 平场目镜：　    10×
5． 测微目镜10×： 平场可变焦  格值0.1┨
6． 测微尺：        格值0.01┨/1┨
7． 双层机械载物台：200×152┨ 移动范围15×15┨
8． 调焦机构：      同轴粗微动 限位保护 升降范围30┨ 微调0.002┨
9． 照明系统：      亮度可调 卤素灯20W/6V带滤色片
10． 电源：          220VAC（50Hz）/110VAC（60Hz）
物、目镜及系统放大倍率（表）

目镜 物镜	平场目镜 PL 10× （视场φ18mm/焦距25mm）
	放大倍数	数值孔径	系统	物方视场 (mm)	工作距离 (mm)	放大倍数
标配物镜 平场消色差 PL	10×	0.25	干	φ1.80	8.90	100×
	20×	0.40		φ0.90	3.76	200×
	40×	0.65		φ0.45	2.69	400×
	100×	1.25	油	φ0.17	0.44	1000×
选配物镜 平场消色差 PL	4×/5×	0.1	干	φ4.50	37.5	50×
	20×	0.35		φ0.65	0.96	200×
	60×	0.85		φ0.25	0.50	600×

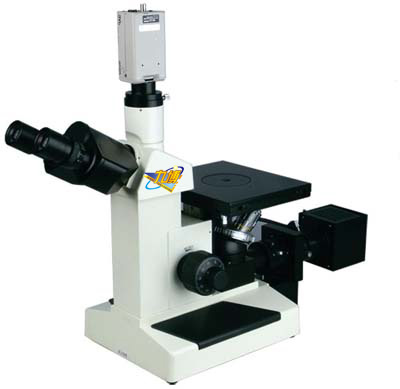

图像金相显微镜4XC配置
1、金相显微镜4XC  2.  图像适配镜   3.  图像传感摄像机   4. 金相分析软件 5、软件加密装置  6、电脑和打印机（自备或选购）
