SYC锤击式制样机

作者：admin 浏览：次发布时间：2013-01-28 16:17

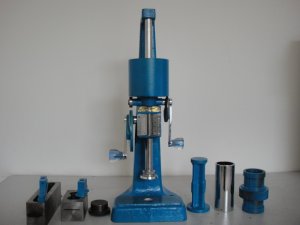

SYC锤击式制样机

产品简介

　本机是配合强度试验机、透气性测定仪制备各种标准几何形状的试样，测定树脂砂检测，粘土砂检测和型砂紧实率用。

产品介绍

SYC锤击式制样机
一、概述
　　本机是配合液压强度机、透气性测定仪制备各种标准几何形状的试样和测定型砂紧实率用。试样的制备是利用各种标准几何形状的试筒（盒），将适量的型砂置于筒（盒）内，施以1公斤米的冲击功冲制而成的。其结构由机座、大小凸轮、重锤，圆柱型冲头、刻度尺等部份组成。
二、技术参数
　　1. 重锤重量6670±10克
　　2. 重锤下落高度50±0.5毫米
　　3. 重锤冲击次数3次
　　4. 施于试样上的功1公斤·米（6670×0.05×3）
　　5. 试样规格（附表）
6. 外形尺寸（长×宽×高）：205×215×580毫米
　　7. 重　量：25公斤

试样名称	试样形状	试样尺寸（毫米）
抗压抗剪试样	圆柱形	φ50×50
抗拉试样	腰形	中截面22.3×22.3
抗弯试样	方柱形	22.3×22.3×150

型砂紧实率测

将型砂通过孔径为6目筛网筛入高度为140毫米的圆柱形试样筒内（包括筒座高度20毫米），装满后刮板刮平。试样同样受三次冲击，冲杆红线在制样机紧实率刻度尺6上的位置即为该试样的紧实率。
　　紧实率 V＝(h₀-h₁)／h₀×100%
　　V 　型砂试样的紧实率
　　h0　试样的原始高度
　　h1　紧实后试样高度
